柴油发电机组 C1100 D5B
    发布时间:2022-07-06 19:29:59


发电机组的基本特征

康明斯发动机

l  重负载耐久型四冲程工业用水冷发动机

l  优越的瞬态响应特性

发动机

l  匹配2/3节距低电抗绕组

l  H级绝缘

l  超强的短路承受能力

l  非线性负载电压波形畸变小

l  可承受100%额定功率下的负载一次性投入,符合NFPA110标准

l  永磁励磁系统(PMG)具有超凡的带电动机起动性能

机组性能参数

电压调节率

下列情况电压调节率均在±0.5%以内

l  功率因数在0.8(滞后)-1.0之间

l  从空载到满载之间,以任意稳定负载状况运行

l  从冷机到热机

l  转速下跌不超过4.5%

频率调节率

l  从空载到满载之间,频率同步

随机频率波动率

l  从空载到满载之间,以任意稳定负载状况下运行,最大值为±0.25%

电压波形

l  电路开路,最大总波形畸变为1.5%

l  三相平衡负载,最大总波形畸变5.0%

电话影响因数(TIF)

l  小于50

电话谐波因数(THF)

l  小于2%,符合BS4999第40部分标准

电磁影响

l  符合BS800标准,VDE等级在G和N之间

发动机性能参数

进气

l  涡轮增压

l  具有水冷的中冷器的涡轮增压

结构

l  锻刚曲轴,铸铁缸体和可更换的湿式缸套,每缸四气门

起动系统

l  24VDC马达,30A-40A充电电机

l  0℃时,盘车电流为640A-1800A

燃油系统

l  24VDC电磁阀燃油切断,双层旋转式燃油滤清器,电子调速器结合康明斯PT泵供油、直喷系统。机组配备双柔性连接管

滤清系统

l  干式空气滤清器

l  旋转型直流和旁通机油滤清器

l  旋转防腐蚀水滤清器

符合标准

l  ISO3046、ISO8528

l  BS4999、BS5000pt99、BS5514

l  AS1359IEC34、UTE5100

l  VDE0530、CSA A22.2

l  CEMA 、NEMA MG1-22

发电机组型号

kVA

kWe


备用

常用

备用

常用

C1100 D5B

1132

1029

906

823

技术参数

机组型号

C1100D5B

转速

1500rpm

输出设置

380-440V 50HZ

发电机电压调整率

±1.0%

常用功率

823kWe 1029kVA

发电机绝缘等级

H

备用功率

906kWe 1132kVA

100%负载燃油消耗 常用

209L/H

发动机制造商

康明斯

100%负载燃油消耗 备用

228L/H

发动机型号

KTA38G5

润滑油容积

135L

缸数

12

底盘油箱容积

1700L

缸体类型

V型

冷却液容积

290L

调速器

电子

排气温度-常用

499℃

吸气和冷却方式

涡轮增压 中冷

排气流量-常用

3051L/S

缸径×冲程

159mm×159mm

最大排烟背压

76mm hg

压缩比

13.9:1

冷却空气量-散热器

18m3/s

排气量

37.8L

进气量-发动机(常用)

1213L/s

最低冷起动温度

10℃

净最小进风面积

5.4m2

电池容量

254A/hr

净最小排风面积

3.6m2

净常用功率输出

880kWm

风扇压头

13mm Wg

净备用功率输出

970kWm

发动机散热量(常用)

125kWm

符合标准:ISO8528,ISO3046,BS5514

常用功率:指变动负载状况下的连续运行功率,每12小时允许1小时超载10%

备用功率:指紧急状态时,变动负载状况下的连续运行功率.

发动机功率与海拔高度关系:海拔高度1300-1525米以上,每升高300米,功率下降4%

发动机功率与环境温度关系:环境温度40℃,温度每升高11℃,功率下降2%.

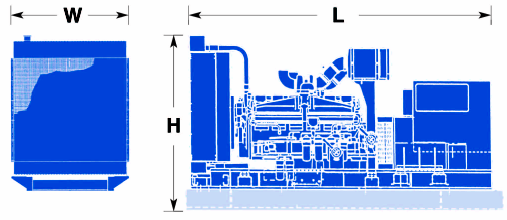

外型尺寸和重量

机组型号

发动机型号

长(MM)

宽(MM)

高(MM)

净重(KG)

湿重(KG)

C1100D5BKTA38G544791854219484669017
