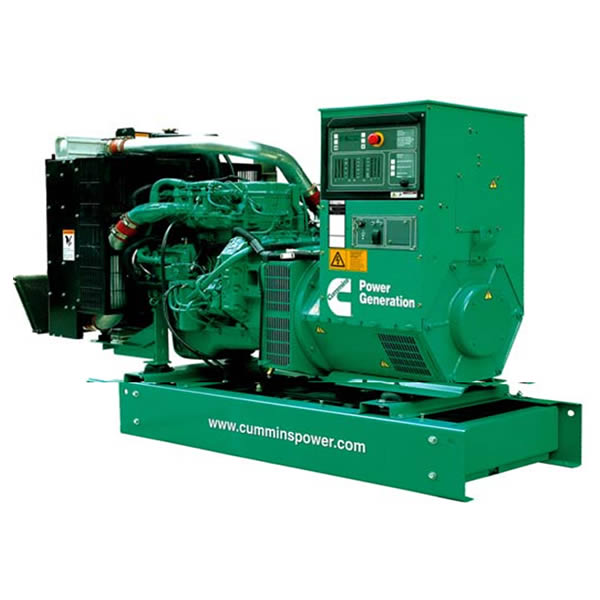

柴油发电机组 C110 D5S
    发布时间:2022-07-06 20:49:39

发电机组的基本特征

康明斯发动机

l  重负载耐久型四冲程工业用水冷发动机

l  优越的瞬态响应特性

发动机

l  匹配2/3节距低电抗绕组

l  H级绝缘

l  超强的短路承受能力

l  非线性负载电压波形畸变小

l  可承受100%额定功率下的负载一次性投入,符合NFPA110标准

l  永磁励磁系统(PMG)具有超凡的带电动机起动性能

机组性能参数

电压调节率

下列情况电压调节率均在±0.5%以内

l  功率因数在0.8(滞后)-1.0之间

l  从空载到满载之间,以任意稳定负载状况运行

l  从冷机到热机

l  转速下跌不超过4.5%

频率调节率

l  从空载到满载之间,频率同步

随机频率波动率

l  从空载到满载之间,以任意稳定负载状况下运行,最大值为±0.25%

电压波形

l  电路开路,最大总波形畸变为1.5%

l  三相平衡负载,最大总波形畸变5.0%

电话影响因数(TIF)

l  小于50

电话谐波因数(THF)

l  小于2%,符合BS4999第40部分标准

电磁影响

l  符合BS800标准,VDE等级在G和N之间

发动机性能参数

进气

l  涡轮增压

l  具有水冷的中冷器的涡轮增压

结构

l  锻刚曲轴,铸铁缸体和可更换的湿式缸套,每缸四气门

起动系统

l  24VDC马达,30A-40A充电电机

l  0℃时,盘车电流为640A-1800A

燃油系统

l  24VDC电磁阀燃油切断,双层旋转式燃油滤清器,电子调速器结合康明斯PT泵供油、直喷系统。机组配备双柔性连接管

滤清系统

l  干式空气滤清器

l  旋转型直流和旁通机油滤清器

l  旋转防腐蚀水滤清器

符合标准

l  ISO3046、ISO8528

l  BS4999、BS5000pt99、BS5514

l  AS1359IEC34、UTE5100

l  VDE0530、CSA A22.2

l  CEMA 、NEMA MG1

发电机组型号

kVA

kWe


备用

常用

备用

常用

C110 D5S

110

100

88

80

技术参数

机组型号

C110 D5S

转速

1500rpm

输出设置

380-440V 50HZ

发电机电压调整率

±1.0%

常用功率

80kWe 100kVA

发电机绝缘等级

H

备用功率

88kWe 110kVA

100%负载燃油消耗 常用

20L/H

发动机制造商

康明斯

100%负载燃油消耗 备用

22L/H

发动机型号

6BTA5.9G1-I

润滑油容积

16.4L

缸数

6

底盘油箱容积

340L

缸体类型

直列

冷却液容积

21.1L

调速器

机械

排气温度-常用

553℃

吸气和冷却方式

涡轮增压 中冷

排气流量-常用

266L/S

缸径×冲程

102mm×120mm

最大排烟背压

76mm hg

压缩比

17:3:1

冷却空气量-散热器

2.3 m³/s

排气量

5.9L

进气量-发动机(常用)

TBA

最低冷起动温度

10℃

净最小进风面积

1.0m2

电池容量

100A/hr

净最小排风面积

0.77m2

净常用功率输出

92kWm

风扇压头

12mm Wg

净备用功率输出

101kWm

发动机散热量(常用)

9.5kWm

符合标准:ISO8528,ISO3046,BS5514

常用功率:指变动负载状况下的连续运行功率,每12小时允许1小时超载10%

备用功率:指紧急状态时,变动负载状况下的连续运行功率.

发动机功率与海拔高度关系:海拔高度1300-1525米以上,每升高300米,功率下降4%

发动机功率与环境温度关系:环境温度40℃,温度每升高11℃,功率下降2%.

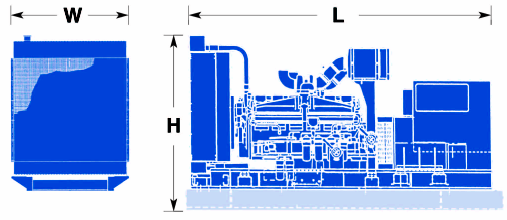

外型尺寸和重量

机组型号

发动机型号

长(MM)

宽(MM)

高(MM)

净重(KG)

湿重(KG)

C110 D5S

6BTA5.9G1-I

2204

1000

1667

1316

1360
